теоретические принципы создания разжижителей для цементных систем

цемент, производство, продажа, цена


Статьи с интернет-конференций БГТУ им. В. Г. Шухова


Предложение:  перейти ...
- продам цемент 400 оптом
- цемент оптом, продажа
- продажа цемента 500
- продам цемент, навал
- продажа цемента в мешках
- продам цемент 400, цена...
Спрос:  перейти ...
- куплю цемент 500 в мешках
- срочно куплю цемент, цена
- куплю цемент 400, в таре
- купить цемент в мешках
- нужен цемент оптом
- куплю цемент 500, цена...



Дудынoв С.В., канд. техн. наук, доц.

Мордовский государственный университет

Наиболее эффективным методом воздействия на структуру и свойства формирующегося материала в технологии бетона является введение пластифицирующих добавок на стадии приготовления смеси.
Как правило, пластификаторы входят в группу поверхностно-активных веществ (ПАВ). В структуре ПАВ различают гидрофильную составляющую, представленную обычно полярной группой . карбоксильной, амино-, нитро-, окси-, сульфо- и др. и гидрофобный углеводородный радикал. Такая двоякая природа поверхностно-активных веществ придаёт им особые свойства, в частности . способность к адсорбции на границах раздела фаз. Кроме того, при повышении концентрации, молекулы ПАВ объединяются в специфичные ассоциаты . мицеллы, меняющие свою форму при достижении значений критической концентрации мицелообразования.
Известно, что свойства поверхностно-активных веществ определяются строением дифильных составляющих и их взаимным расположением в молекуле ПАВ. Здесь в первую очередь отмечается влияние длины углеводородного радикала и активность функциональных групп.
Поскольку поверхностная активность ПАВ при прочих равных условиях зависит от свойств дифильных компонентов, предполагается, что поверхностную активность вещества можно повысить путём замещения функциональных групп на более активные, увеличением их числа в макромолекуле соединения, либо прививкой дополнительных и (или) более длинных углеводородных радикалов.
К эффективным разжижителям бетонных смесей относятся, например лигносульфонаты технические (ЛСТ), которые применяются в технологии бетона достаточно давно. Однако они имеют серьёзные недостатки. Так, при использовании технических лигносульфонатов в немодифицированном виде наблюдаются побочные негативные явления. В частности, происходит сильное снижение прочности бетона при дозировках пластификатора превышающих 0,25% массы цемента. Существующие же методы модификации ЛСТ сопровождаются образованием побочных продуктов, которые усугубляют экологическую обстановку. Следовательно, разработка безотходных методов модификации технических лигносульфонатов представляет несомненный интерес.
Лигносульфонаты содержат многочисленные и разнообразные функциональные группы, входящие в состав природного полимера лигнина. Для придания молекулам ЛСТ лучшей сбалансированности, нужно ввести дополнительный компонент, увеличивающий число активных составляющих, например путём прививки дополнительных нитро- и метоксигрупп либо гидрофобных фрагментов.

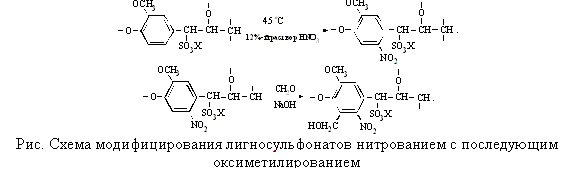

В проведённых экспериментах исходные лигносульфонаты подвергали нитрованию, оксиметилированию, вводили в их состав акриловую и метакриловую кислоты и ряд других способов. Наиболее эффективными оказались нитрование с последующим оксиметилированием (рис.) и прививка акриловой кислоты.

Достоинством предлагаемых методов является отсутствие побочных продуктов и исключение контакта реагентов промежуточных взаимодействий с внешней средой. Таким образом удалось повысить разжижающую способность исходных ЛСТ до уровня суперпластификаторов, с одновременным сдвигом допустимой дозировки вводимой добавки с 0,25% до 0,5% массы цемента.

http://conf.bstu.ru/conf/docs/0029/0640.doc
Дополнительно:
Администрация портала не несет ответственности за содержание информации и рекламы оставленной третьими лицами. При использовании информации, активная ссылка на RuCEM.RU обязательна 18+
Cвидетельство о регистрации СМИ: Эл № ФС77-34787 | г. Москва
Rambler's Top100 Яндекс.Метрика
